Dex文件是什么

在明白什么是 Dex 文件之前，要先了解一下 JVM，Dalvik 和 ART。JVM 是 JAVA 虚拟机，用来运行 JAVA 字节码程序。Dalvik 是 Google 设计的用于 Android平台的运行时环境，适合移动环境下内存和处理器速度有限的系统。ART 即 Android Runtime，是 Google 为了替换 Dalvik 设计的新 Android 运行时环境，在Android 4.4推出。ART 比 Dalvik 的性能更好。Android 程序一般使用 Java 语言开发，但是 Dalvik 虚拟机并不支持直接执行 JAVA 字节码，所以会对编译生成的 .class 文件进行翻译、重构、解释、压缩等处理，这个处理过程是由 dx 进行处理，处理完成后生成的产物会以 .dex 结尾，称为 Dex 文件。Dex 文件格式是专为 Dalvik 设计的一种压缩格式。所以可以简单的理解为：Dex 文件是很多 .class 文件处理后的产物，最终可以在 Android 运行时环境执行。

构造Dex文件

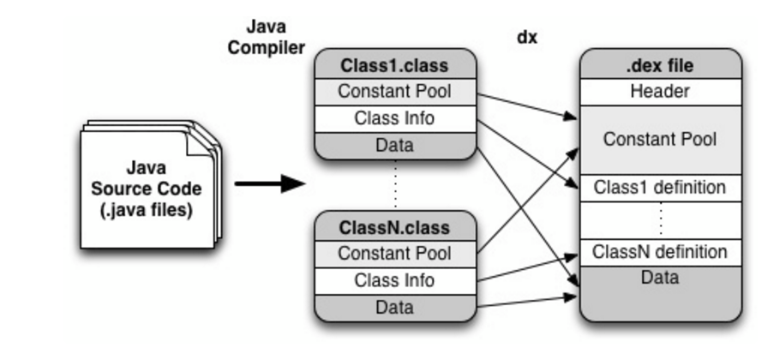

Java代码转化为dex文件的流程如下：


可以形象理解为Java源代码编译成.class文件，然后通过dx工具生成dex文件。

从.java到.class

先建一个文件Hello.java，只是简单的打印一下Hello, world：

1
2
3
4
5
public class Hello {
    public static void main(String[] args) {
        System.out.println("Hello, world!");
    }
}

进入该文件所在的目录，使用javac编译这个java文件。

1
javac Hello.java

javac 命令执行后会在当前目录生成 Hello.class 文件。

从.class到.dex

上面生成的 .class 文件虽然已经可以在 JVM 环境中运行，但是如果要在 Android 运行时环境中执行还需要特殊的处理，那就是 dx 处理，它会对 .class 文件进行翻译、重构、解释、压缩等操作。

dx 处理会使用到一个工具 dx.jar，这个文件位于 SDK 中，具体的目录大致为 你的SDK根目录/build-tools/任意版本 里面。使用 dx 工具处理上面生成的Hello.class 文件，在 Hello.class 的目录下使用下面的命令：

1
dx --dex --output=Hello.dex Hello.class

执行完成后，会在当前目录下生成一个 Hello.dex 文件。这个 .dex 文件就可以直接在 Android 运行时环境执行。

Dex格式详解

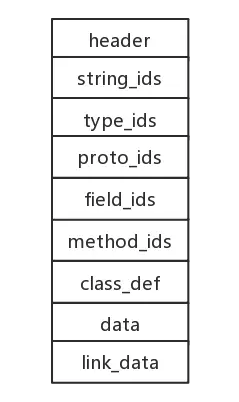

先看下dex文件的整体布局:

image-20220120110317295
image-20220120110317295

然后用xxd命令打开上边生成的dex文件。

1
xxd Hello.dex

因为数据不长，这里直接贴出来整个Hello.dex的内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
00000000: 6465 780a 3033 3500 555d 340e 86e9 521c  dex.035.U]4...R.
00000010: b10d 5708 b448 3fb8 feba cd1c 22d3 0f65  ..W..H?....."..e
00000020: e002 0000 7000 0000 7856 3412 0000 0000  ....p...xV4.....
00000030: 0000 0000 4002 0000 0e00 0000 7000 0000  ....@.......p...
00000040: 0700 0000 a800 0000 0300 0000 c400 0000  ................
00000050: 0100 0000 e800 0000 0400 0000 f000 0000  ................
00000060: 0100 0000 1001 0000 b001 0000 3001 0000  ............0...
00000070: 7601 0000 7e01 0000 8d01 0000 9901 0000  v...~...........
00000080: a201 0000 b901 0000 cd01 0000 e101 0000  ................
00000090: f501 0000 f801 0000 fc01 0000 1102 0000  ................
000000a0: 1702 0000 1c02 0000 0300 0000 0400 0000  ................
000000b0: 0500 0000 0600 0000 0700 0000 0800 0000  ................
000000c0: 0a00 0000 0800 0000 0500 0000 0000 0000  ................
000000d0: 0900 0000 0500 0000 6801 0000 0900 0000  ........h.......
000000e0: 0500 0000 7001 0000 0400 0100 0c00 0000  ....p...........
000000f0: 0000 0000 0000 0000 0000 0200 0b00 0000  ................
00000100: 0100 0100 0d00 0000 0200 0000 0000 0000  ................
00000110: 0000 0000 0100 0000 0200 0000 0000 0000  ................
00000120: 0200 0000 0000 0000 3102 0000 0000 0000  ........1.......
00000130: 0100 0100 0100 0000 2502 0000 0400 0000  ........%.......
00000140: 7010 0300 0000 0e00 0300 0100 0200 0000  p...............
00000150: 2a02 0000 0800 0000 6200 0000 1a01 0100  *.......b.......
00000160: 6e20 0200 1000 0e00 0100 0000 0300 0000  n ..............
00000170: 0100 0000 0600 063c 696e 6974 3e00 0d48  .......<init>..H
00000180: 656c 6c6f 2c20 776f 726c 6421 000a 4865  ello, world!..He
00000190: 6c6c 6f2e 6a61 7661 0007 4c48 656c 6c6f  llo.java..LHello
000001a0: 3b00 154c 6a61 7661 2f69 6f2f 5072 696e  ;..Ljava/io/Prin
000001b0: 7453 7472 6561 6d3b 0012 4c6a 6176 612f  tStream;..Ljava/
000001c0: 6c61 6e67 2f4f 626a 6563 743b 0012 4c6a  lang/Object;..Lj
000001d0: 6176 612f 6c61 6e67 2f53 7472 696e 673b  ava/lang/String;
000001e0: 0012 4c6a 6176 612f 6c61 6e67 2f53 7973  ..Ljava/lang/Sys
000001f0: 7465 6d3b 0001 5600 0256 4c00 135b 4c6a  tem;..V..VL..[Lj
00000200: 6176 612f 6c61 6e67 2f53 7472 696e 673b  ava/lang/String;
00000210: 0004 6d61 696e 0003 6f75 7400 0770 7269  ..main..out..pri
00000220: 6e74 6c6e 0001 0007 0e00 0301 0007 0e78  ntln...........x
00000230: 0000 0002 0000 8180 04b0 0201 09c8 0200  ................
00000240: 0d00 0000 0000 0000 0100 0000 0000 0000  ................
00000250: 0100 0000 0e00 0000 7000 0000 0200 0000  ........p.......
00000260: 0700 0000 a800 0000 0300 0000 0300 0000  ................
00000270: c400 0000 0400 0000 0100 0000 e800 0000  ................
00000280: 0500 0000 0400 0000 f000 0000 0600 0000  ................
00000290: 0100 0000 1001 0000 0120 0000 0200 0000  ......... ......
000002a0: 3001 0000 0110 0000 0200 0000 6801 0000  0...........h...
000002b0: 0220 0000 0e00 0000 7601 0000 0320 0000  . ......v.... ..
000002c0: 0200 0000 2502 0000 0020 0000 0100 0000  ....%.... ......
000002d0: 3102 0000 0010 0000 0100 0000 4002 0000  1...........@...

接下来对照这个dex文件的内容一步步解析整个dex文件的格式。

在android源码中对dex文件的格式，有了详细的定义：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
struct DexHeader {
    u1  magic[8];           // 魔数
    u4  checksum;           // adler 校验值
    u1  signature[kSHA1DigestLen]; // sha1 校验值
    u4  fileSize;           // DEX 文件大小
    u4  headerSize;         // DEX 文件头大小
    u4  endianTag;          // 字节序
    u4  linkSize;           // 链接段大小
    u4  linkOff;            // 链接段的偏移量
    u4  mapOff;             // DexMapList 偏移量
    u4  stringIdsSize;      // DexStringId 个数
    u4  stringIdsOff;       // DexStringId 偏移量
    u4  typeIdsSize;        // DexTypeId 个数
    u4  typeIdsOff;         // DexTypeId 偏移量
    u4  protoIdsSize;       // DexProtoId 个数
    u4  protoIdsOff;        // DexProtoId 偏移量
    u4  fieldIdsSize;       // DexFieldId 个数
    u4  fieldIdsOff;        // DexFieldId 偏移量
    u4  methodIdsSize;      // DexMethodId 个数
    u4  methodIdsOff;       // DexMethodId 偏移量
    u4  classDefsSize;      // DexCLassDef 个数
    u4  classDefsOff;       // DexClassDef 偏移量
    u4  dataSize;           // 数据段大小
    u4  dataOff;            // 数据段偏移量
};

其中，u标识无符号整数，u1表示8位无符号整数即一个字节，u4表示32位无符号整数即四个字节。

下面用一个表格对照Hello.dex对每一个成员含义做一个简单的说明，后边会针对某些字段有一个详细的说明。

成员名称 成员长度（字节） 含义
magic 8 魔数，必须出现在文件开头，标识其文件格式，用8个1字节的无符号数来表示，它可以分解为：文件标识 dex + 换行符 + DEX 版本 + 0， 这里是64 65 78 0a 30 33 35 00，表示dex的版本是35
checksum 4 checksum 是对去除 magic 、 checksum 以外的文件部分作 adler32 算法得到的校验值，用于判断 DEX 文件是否被篡改。这里的值是0e34 5d55(为啥不是555d 340e？因为是小端存储，关于大小端参见 大端还是小端)
signature 20 SHA1签名，除magic，checksum和它本身，作为文件的唯一标识。这里的值是86 e9 52 1c b1 0d 57 08 b4 48 3f b8 fe ba cd 1c 22 d3 0f 65
fileSize 4 dex文件的大小，包括头文件，这里是0000 02e0
headerSize 4 dex头文件的大小，这里是0000 0070
endianTag 4 端存储标记，主要是用来判断大端存储还是小端存储。默认值是1234 5678，即小端存储，这里是1234 5678
linkSize 4 文件链接段大小，为0则表示静态链接，这里是0000 0000
linkOff 4 文件链接段的偏移位置，如果链接段大小为0，则偏移位置也为0，这里是0000 0000
mapOff 4 DexMapList的文件偏移，这里是0000 0240，也即DexMapList的基址是0000 0240
stringIdsSize 4 dex文件包含的字符串数量，这里是0000 000e
stringIdsOff 4 dex文件字符串偏移位置，这里是0000 0070
typeIdsSize 4 dex文件类型信息的数量，这里是0000 0007
typeIdsOff 4 dex文件类型信息的偏移位置，这里是0000 00a8
protoIdsSize 4 dex文件方法声明的数量，这里是0000 0003
protoIdsOff 4 dex文件方法声明偏移位置，这里是0000 00c4
fieldIdsSize 4 dex文件字段信息的数量，这里是0000 0001
fieldIdsOff 4 dex文件字段信息的偏移位置，这里是0000 00e8
methodIdsSize 4 dex文件方法的数量，这里是0000 0004
methodIdsOff 4 dex文件方法的偏移位置，这里是0000 00f0
classDefsSize 4 dex文件类的数量，这里是0000 0001
classDefsOff 4 dex文件类信息的偏移位置，这里是0000 0110
dataSize 4 dex文件数据区的大小，这里是0000 01b0
dataOff 4 dex文件数据区的偏移位置，这里是0000 0130

下面针对部分字段，进一步理解：

1. 验证checksum

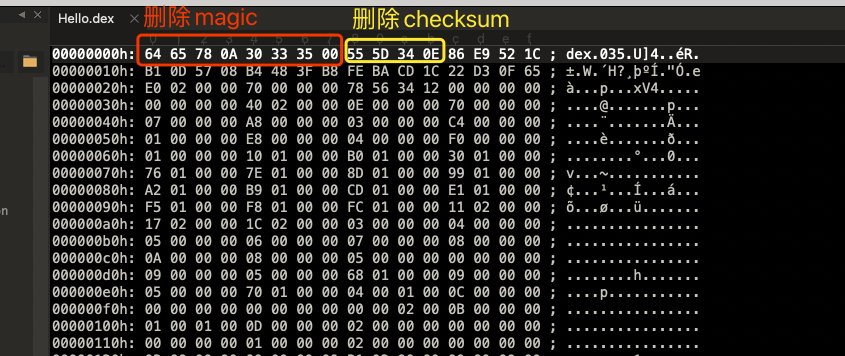

通过前面表格，了解到checksum 是对去除 magic 、 checksum 以外的文件部分作 alder32 算法得到的校验值，这里我们先备份一下Hello.dex文件，然后用UE(UltraEdit)打开Hello.dex，删除magic，checksum信息，如下：

image-20220120113433764
image-20220120113433764

保存之后，执行如下Python代码：

1
2
3
4
import zlib

with open("Hello.dex", "rb") as f:
    print(zlib.adler32(f.read()))

输出结果是238312789，转为十六进制为0e34 5d55，正好是该文件的checksum。

2. 验证signature

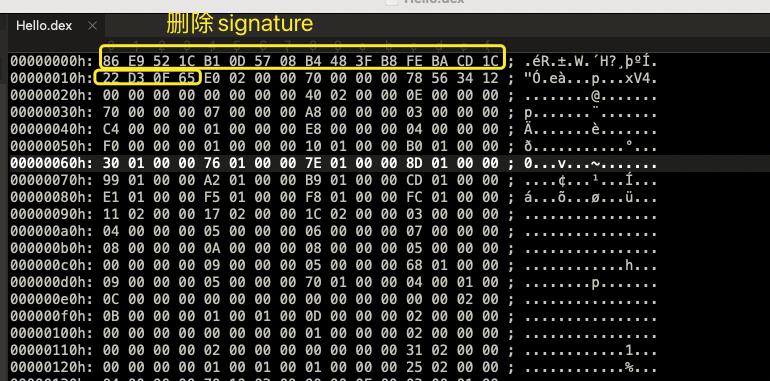

类似于在上面验证checksum文件，进一步删除signature，如图：

image-20220120143546894
image-20220120143546894

保存之后，执行如下Python代码：

1
2
3
4
import hashlib

with open("Hello.dex", "rb") as f:
    print(hashlib.sha1(f.read()).hexdigest())

输出结果是86e9521cb10d5708b4483fb8febacd1c22d30f65，正好是删除的signature。

3. 验证fileSize

从备份的Hello.dex还原dex文件，然后前面表格得出整个dex文件的大小是2e0即736个字节，我们用ll命令验证下：

image-20220120150229254
image-20220120150229254
4. 验证headerSize

headerSize占0000 0070也即112个字节。我们通过DexHeader这个结构体可以算出来：

magic(8个字节)+checksum(4个字节)+signature(20个字节)+fileSize(4个字节)+ … + dataOff(4个字节)=112字节。

string_ids

字符串id区域，这个区域是一个偏移量列表，每个偏移量对应一个真正的字符串资源，每个偏移量占32位，即4个字节。我们可以通过偏移量找到对应的实际字符串数据。

从DexFile.h中我们可以找到DexStringId的定义：

1
2
3
struct DexStringId {
    u4 stringDataOff;      /* file offset to string_data_item */
};

通过注释可以看到，这个区域存的并不是真正的字符串，只是存储了真正字符串的偏移位置，stringIdsSize为0000 000e即14，stringIdsOff为0000 0070。我们找到地址0000 0070h，然后取出后边的4*14个字节：

1
2
3
4
00000070: 7601 0000 7e01 0000 8d01 0000 9901 0000  v...~...........
00000080: a201 0000 b901 0000 cd01 0000 e101 0000  ................
00000090: f501 0000 f801 0000 fc01 0000 1102 0000  ................
000000a0: 1702 0000 1c02 0000

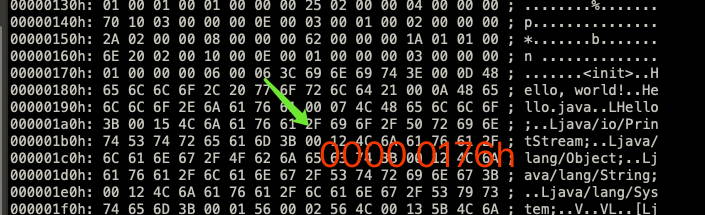

这里以第一个偏移为例，解释具体每个字符串偏移背后代表的真正字符串的，取出前4个字节，即0000 0176，然后找到0000 0176h这个地址：

image-20220120164703702
image-20220120164703702

dex中的字符串采用了一种叫做MUTF-8这样的编码，它是经过传统的UTF-8编码修改的。在MTUF-8中，它的头部存放的是由uleb128编码的字符的个数。所以第一个字节06表示的含义是字符串的字节数是6个，然后我们往后推6个字节，即3C 69 6E 69 74 3E，对照ASCII码表含义如下：

字符 3C 69 6E 69 74 3E
对应ASCII码 < i n i t >

即<init>。

其余的13个字符串可以按照这个步骤，依次分析出来，这里就不展开了，给出一个表格如下：

索引 偏移值 字符个数（十六进制） 字符串十六进制内容 对应ASCII内容
0 0000 0176 06 3C 69 6E 69 74 3E <init>
1 0000 017e 0D 48 65 6C 6C 6F 2C 20 77 6F 72 6C 64 21 Hello, world!
2 0000 018d 0A 48 65 6C 6C 6F 2E 6A 61 76 61 Hello.java
3 0000 0199 07 4C 48 65 6C 6C 6F 3B LHello;
4 0000 01a2 15 4C 6A 61 76 61 2F 69 6F 2F 50 72 69 6E 74 53 74 72 65 61 6D 3B Ljava/io/PrintStream;
5 0000 01b9 12 4C 6A 61 76 61 2F 6C 61 6E 67 2F 4F 62 6A 65 63 74 3B Ljava/lang/Object;
6 0000 01cd 12 4C 6A 61 76 61 2F 6C 61 6E 67 2F 53 74 72 69 7E 67 3B Ljava/lang/String;
7 0000 01e1 12 4C 6A 61 76 61 2F 6C 61 6E 67 2F 53 79 73 74 65 6D 3B Ljava/lang/System;
8 0000 01f5 01 56 V
9 0000 01f8 02 56 4C VL
a 0000 01fc 13 5B 4C 6A 61 76 61 2F 6C 61 6E 67 2F 53 74 72 69 7E 67 3B [Ljava/lang/String;
b 0000 0211 04 6D 61 69 6E main
c 0000 0217 03 6F 75 74 out
d 0000 021c 07 70 72 69 6E 74 6C 6E println

type_ids

类型id区域，索引的值对应字符串id区域偏移量列表中的某一项，每一个人偏移也是占4个字节。

从DexFile.h中我们可以找到DexTypeId的定义：

1
2
3
4
5
6
/*
 * Direct-mapped "type_id_item".
 */
struct DexTypeId {
    u4  descriptorIdx;      /* index into stringIds list for type descriptor */
};

从注释可以看到如果我们要找到某个类型的值，需要先根据类型id列表中的索引值去字符串id列表中找到对应的项，这一项存储的偏移量对应的字符串资源就是这个类型的字符串描述。

typeIdsSize为0000 0007，typeIdsOff为0000 00a8，我们找到地址为0000 00a8然后取出后面7*4个字节。

1
0300 0000 0400 0000 0500 0000 0600 0000 0700 0000 0800 0000 0a00 0000

以第一个偏移0000 0003为例，即索引为3，查上面的string_ids得到的字符串列表，即为LHello;。类似地，可以分析出来其余6个：

索引 对应string_idx的索引 类型
0 0000 0003 LHello;
1 0000 0004 Ljava/io/PrintStream;
2 0000 0005 Ljava/lang/Object;
3 0000 0006 Ljava/lang/String;
4 0000 0007 Ljava/lang/System;
5 0000 0008 V
6 0000 000a [Ljava/lang/String;

proto_ids

方法原型id区，这个区块是一个方法原型 id 列表。

从DexFile.h中可以找到其定义：

1
2
3
4
5
6
7
8
/*
 * Direct-mapped "proto_id_item".
 */
struct DexProtoId {
    u4  shortyIdx;          /* index into stringIds for shorty descriptor */
    u4  returnTypeIdx;      /* index into typeIds list for return type */
    u4  parametersOff;      /* file offset to type_list for parameter types */
};

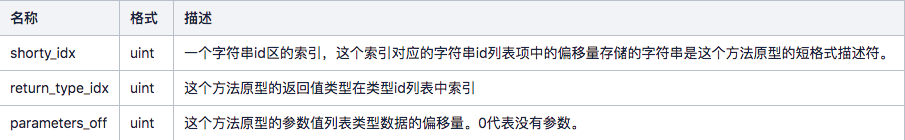

各个字段的解释如下：


可以看到，这个数据结构由三个变量组成。第一个shortyIdx它指向的是我们上面分析的DexStringId列表的索引，代表的是方法声明字符串。第二个returnTypeIdx它指向的是 我们上边分析的DexTypeId列表的索引，代表的是方法返回类型字符串。第三个parametersOff指向的是DexTypeList的位置索引，这又是一个新的数据结构了，先说一下这里面 存储的是方法的参数列表。可以看到这三个参数，有方法声明字符串，有返回类型，有方法的参数列表，这基本上就确定了我们一个方法的大体内容。

parametersOff指向DexTypeList，我们看下DexTypeList的数据结构：

1
2
3
4
struct DexTypeList {
    u4  size;               /* #of entries in list */
    DexTypeItem list[1];    /* entries */
};

包含2个字段，第一个是大小说的是DexTypeItem的个数。

那DexTypeItem又是什么呢？我们再看下其数据结构：

1
2
3
struct DexTypeItem {
    u2  typeIdx;            /* index into typeIds */
};

包含一个指向DexTypeId列表的索引，也就是代表参数列表中某一个具体的参数的位置。

protoIdsSize为0000 0003，protoIdsOff为0000 00c4，找到地址为0000 00c4然后取出后边3*12个字节(为啥是12，因为每一个proto_id数据结构占12个字节)：

1
2
3
0800 0000 0500 0000 0000 0000
0900 0000 0500 0000 6801 0000
0900 0000 0500 0000 7001 0000

先对第一个方法原型进行分析，前四个字节0000 0008为shorty_ids，对应string_ids的索引，查上面string_ids字符串的表格知其为V，即方法描述短格式为void()。中间四个字节0000 0005为return_type_idx，对应type_ids的索引，查上面的type_ids类型区域表格知其为V，即返回值类型为void。最后四个字节为0000 0000，即代表方法无参数。

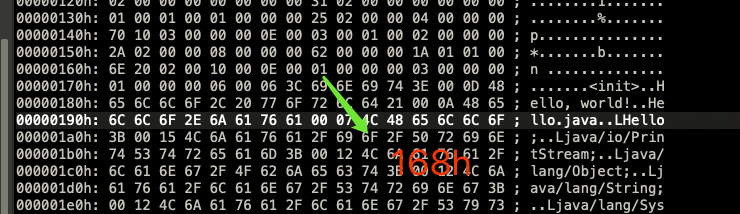

在看第二个方法原型。前四个字节0000 0009为short_ids，对应string_ids的索引，查上面string_ids字符串的表格知其为VL。中间四个字节为0000 0005为return_type_idx，对应type_idx的索引，查上面的type_ids类型区域表格知其为V，即返回值类型为void。最后四个字节为0000 0168，找到168h这个地址如下：

image-20220121150146530
image-20220121150146530

这里DexTypeList数据结构，我们先看前4个字节，代表DexTypeItem的个数，0000 0001也就是1，说明只有一个DexTypeItem，每一个占2个字节，就是00 03，查看type_ids表格，找到索引为3的，即Ljava/lang/String;，说明有一个String类型的参数。第三个方法原型类似，就不展开了。整理三个方法原型如下表格：

索引 方法描述短格式 返回值类型 参数类型 方法原型
0 V V 无参数 void()
1 VL V Ljava/lang/String; void(java.lang.String)
2 VL V [Ljava/lang/String; void(java.lang.String[])

field_ids

成员id区。这个区域是一个类成员id区域列表。定义如下：

1
2
3
4
5
6
7
8
/*
 * Direct-mapped "field_id_item".
 */
struct DexFieldId {
    u2  classIdx;           /* index into typeIds list for defining class */
    u2  typeIdx;            /* index into typeIds for field type */
    u4  nameIdx;            /* index into stringIds for field name */
};

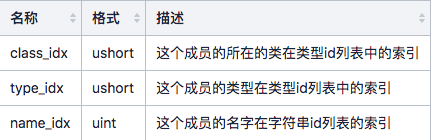

各字段的解释如下：


这里我们Hello.dex的fieldIdsSize为0000 0001，说明只存在一个DexField，fieldIdOff为0000 00e8，找到地址为e8h然后取出后边8个字节，即04 00 01 00 0c 00 00 00，其中前2个字节0004，表示class_idx，表示成员所在的类在类型区域的索引，查表得Ljava/lang/System;。中间2个字节0001，表示type_idx，表示该成员自身的类型在类型区域的索引，查表得Ljava/io/PrintStream;。最后4个字节0000 000c，表示name_idx，表示该成员的名字在字符串区域的索引，查表得out。所以Hello.dex中仅包含一个成员为java.io.PrintStream java.lang.System.out。

method_ids

方法id区，这个方法是存储方法id的列表。数据格式为：

1
2
3
4
5
6
7
8
/*
 * Direct-mapped "method_id_item".
 */
struct DexMethodId {
    u2  classIdx;           /* index into typeIds list for defining class */
    u2  protoIdx;           /* index into protoIds for method prototype */
    u4  nameIdx;            /* index into stringIds for method name */
};

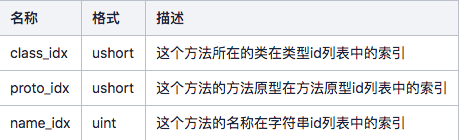

解释如下：


methodIdsSize和methodIdsOff分表为0000 0004和0000 00f0，即该dex文件一共包含4个方法，方法id区的偏移地址为f0h，我们找到这个地址，然后取出后边4*(2+2+4)个字节，如下：

1
2
3
4
0000 0000 0000 0000
0000 0200 0b00 0000
0100 0100 0d00 0000
0200 0000 0000 0000

然后根据DexMethodId数据结构，查上边的type_ids表格，proto_ids表格以及string_ids表格，这里就不一一展开了，结果整理如下：

序号 class_idx proto_idx name_idx 方法
0 LHello; void() <init> void Hello.<init>()
1 LHello; void(java.lang.String[]) main void Hello.main(java.lang.String[])
2 Ljava/io/PrintStream; void(java.lang.String) println void java.io.PrintStream.println(java.lang.String)
3 Ljava/lang/Object; void() <init> void java.lang.Object.<init>()

class_def

类定义区。这个区域存储的是类定义的列表，具体的数据结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
/*
 * Direct-mapped "class_def_item".
 */
struct DexClassDef {
    u4  classIdx;           /* index into typeIds for this class */
    u4  accessFlags;
    u4  superclassIdx;      /* index into typeIds for superclass */
    u4  interfacesOff;      /* file offset to DexTypeList */
    u4  sourceFileIdx;      /* index into stringIds for source file name */
    u4  annotationsOff;     /* file offset to annotations_directory_item */
    u4  classDataOff;       /* file offset to class_data_item */
    u4  staticValuesOff;    /* file offset to DexEncodedArray */
};

各字段的含义如下：


在开始分析这个类的结构之前，先看DexFile.h中定义的一组枚举值：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
enum {
    ACC_PUBLIC       = 0x00000001,       // class, field, method, ic
    ACC_PRIVATE      = 0x00000002,       // field, method, ic
    ACC_PROTECTED    = 0x00000004,       // field, method, ic
    ACC_STATIC       = 0x00000008,       // field, method, ic
    ACC_FINAL        = 0x00000010,       // class, field, method, ic
    ACC_SYNCHRONIZED = 0x00000020,       // method (only allowed on natives)
    ACC_SUPER        = 0x00000020,       // class (not used in Dalvik)
    ACC_VOLATILE     = 0x00000040,       // field
    ACC_BRIDGE       = 0x00000040,       // method (1.5)
    ACC_TRANSIENT    = 0x00000080,       // field
    ACC_VARARGS      = 0x00000080,       // method (1.5)
    ACC_NATIVE       = 0x00000100,       // method
    ACC_INTERFACE    = 0x00000200,       // class, ic
    ACC_ABSTRACT     = 0x00000400,       // class, method, ic
    ACC_STRICT       = 0x00000800,       // method
    ACC_SYNTHETIC    = 0x00001000,       // field, method, ic
    ACC_ANNOTATION   = 0x00002000,       // class, ic (1.5)
    ACC_ENUM         = 0x00004000,       // class, field, ic (1.5)
    ACC_CONSTRUCTOR  = 0x00010000,       // method (Dalvik only)
    ACC_DECLARED_SYNCHRONIZED =
   // ...
};

classDefsSize和classDefsOff分别为0000 0001和0000 0110。即只有一个类定义，其偏移地址为110h，我们找到该地址，并取出32个字节：

1
0000 0000 0100 0000 0200 0000 0000 0000 0200 0000 0000 0000 3102 0000 0000 0000

前4个字节代表类的类型，为0000 0000查表知为LHello;。接下来4个字节为类的访问权限，为0000 0001，记得我们上边刚提到的那个枚举值定义吗，1代表ACC_PUBLIC即Public访问权限。接下来4个字节0000 0002为父类对应的类型，查表知为Ljava/lang/Object;。然后四个字节0000 0000为这个类实现的接口在dex文件中的偏移，因为我们这个类没有实现接口，所以这里为0000 0000。紧接着的四个字节0000 0002查表知为Hello.java为该类类源码所在的文件。然后4个字节为该类的注解在文件中的偏移，很显然这个类没有注解，所以为0000 0000。接下来的4个字节则是表示该类的具体数据在文件中的偏移，这里先不讨论，后边会针对类数据区专门讨论。最后4个字节表示静态成员初始值列表在文件中的偏移，很显然我们这个类没有静态成员。整理一下如下：

类的类型 类的权限 父类的类型 实现的接口 类定义所在的文件 类注解 类具体数据 静态成员初始值列表
Hello ACC_PUBLIC java.lang.Object 无 Hello.java 无 偏移值0000 0231 无

总结

本文对dex文件结构进行了一个简单的剖析，让我们对dex文件结构有了一个基本的认识。最后附上一个dex文件结构图以及思维图帮助我们记忆dex文件结构。

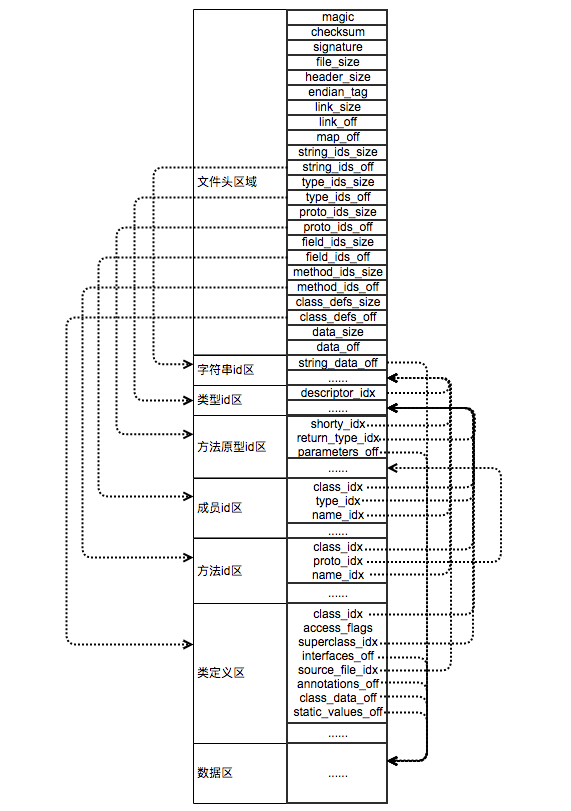

dex文件层次结构图：


dex文件结构思维导图：


参考资料

Android逆向笔记 —— DEX 文件格式解析

浅谈 Android Dex 文件

一文读懂 DEX 文件格式解析

一篇文章带你搞懂DEX文件的结构

DexFile.h

Android软件安全与逆向分析-非虫
