认识AST
打开 https://astexplorer.net/ ，选择语言Javascript，选择解析库@babel/parser。如图：
image-20220630230656018
并在左侧输入以下代码：
1
2
3
4
5
6
7
8
9
| function somewhat() {
let a = [1, 2, 3];
for (let i = 0; i < a.length; i++) {
console.log(a[i]);
}
}
let b = "Hello,AST";
console.log(b);
|

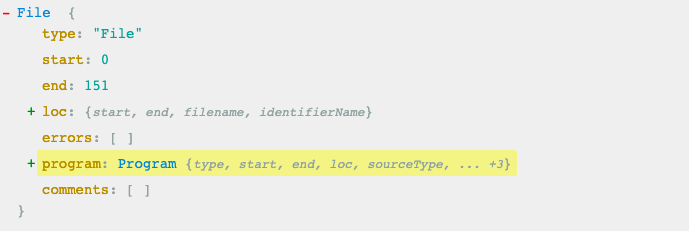

折叠右边展示的Tree的所有子节点，可以看到主要结构如下：
image-20220630231236304
其中File是整个树的根节点。然后基本上每一个子节点都包含type, start, end, loc。给出一个表格列出这几个字段的含义：
| 节点属性 |
记录的信息 |
| type |
当前节点的类型 |
| start |
当前节点的起始位 |
| end |
当前节点的末尾 |
| loc |
当前节点所在的行列位置 起始于结束的行列信息 |
| errors |
File节点所持有的特有属性，可以不用理会 |
| program |
包含整个源代码，不包含注释节点 |
| comments |
源代码中所有的注释会显示在这里 |

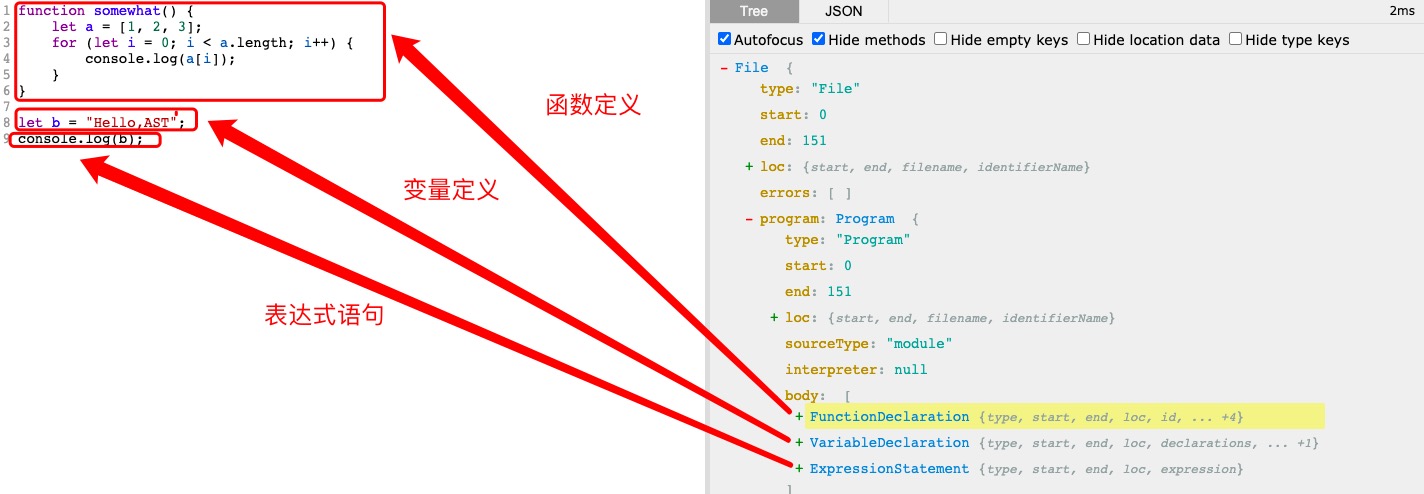

我们通常关注的节点是program，因为源码对应的AST语法子树结构都在program节点中。我们展开program节点，然后对照着JS源码逐步分析：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/1656603410051.jpg
可以看到程序主要由三部分组成，一个是函数定义，一个是变量定义，一个是表达式语句。

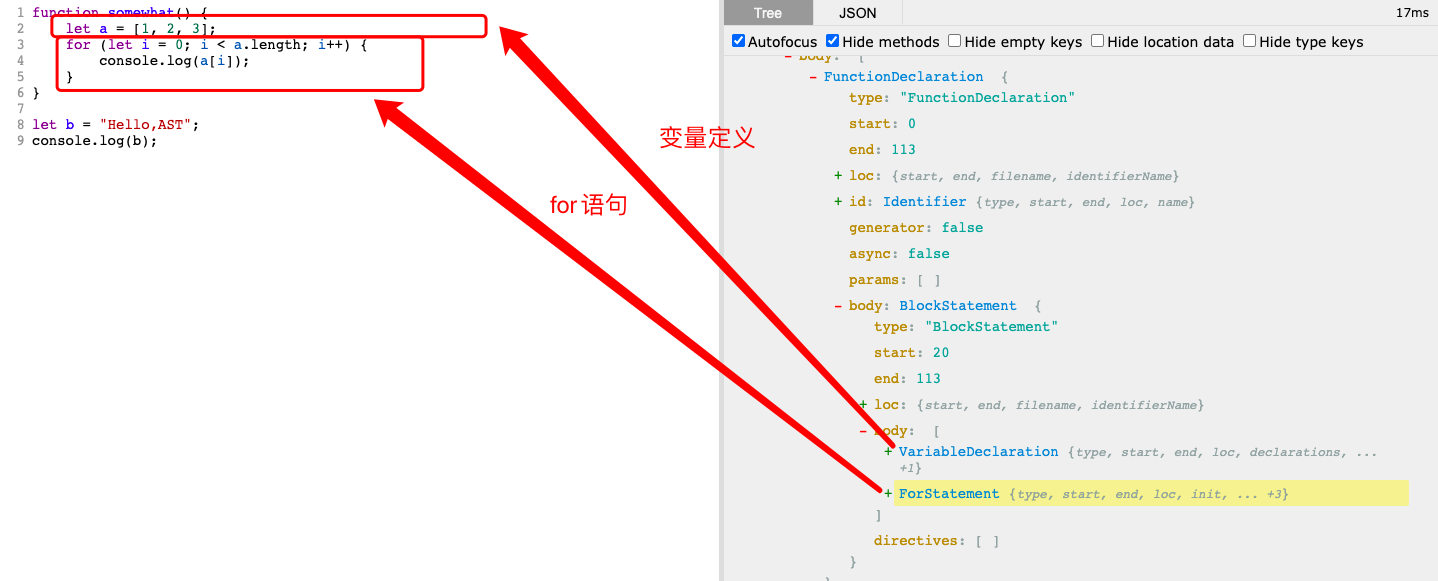

我们接着展开FunctionDeclaration：
image-20220630234230480
可以看到somewhat这个函数，主要由2部分组成，一个是变量定义，一个是for语句。
Code->AST
@babel/parser能将javascript代码解析成AST，具体代码如下：
1
2
3
4
5
6
7
8
9
10
11
| const parser = require("@babel/parser");
var code = `
var a = 123;
function somewhat() {
console.log("Hello, AST");
}
`;
let ast = parser.parse(code);
console.log(JSON.stringify(ast, null, '\t'));
|
travel AST
使用path进行遍历
在使用 enter 遍历所有节点的时候，参数 path 会传入当前的路径，可以根据path进行各种判断，继而进行各类操作。
编写如下的遍历代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
|
const fs = require('fs');
const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const types = require("@babel/types");
const generator = require("@babel/generator").default;
if (process.argv.length < 4) {
console.log("Usage: node ${file}.js ${encode}.js ${decode}.js");
process.exit(1);
}
let input_file = process.argv[2], output_file = process.argv[3];
let jscode = fs.readFileSync(input_file, {encoding: "utf-8"});
let ast = parser.parse(jscode);
const visitor = {
enter(path) {
console.log('当前路径类型', path.type);
console.log('当前路径源码：', path.toString());
}
}
traverse(ast, visitor);
|

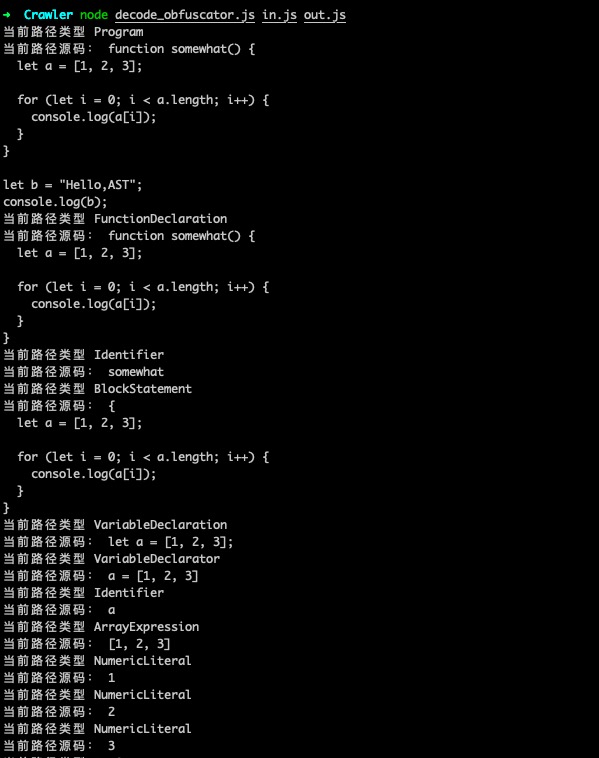

深度遍历的过程中，输出每一个节点的类型与其对应的源码。结果如下：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/1656605283688.jpg
可以看到，使用path方式对AST遍历时，是从Program节点开始的，并不是File根节点开始。事实上，不止是采用path方式，下面介绍的采用节点方式对AST进行遍历，都是通过travel模块来进行的。而采用travel对AST进行遍历都是从Program节点开始。
使用节点进行遍历
与使用path遍历不同，我们不用关心每个节点，只需要关注自己想要处理的那些节点。与path相同的是，path同样会作为参数传入。
修改之前遍历的代码，修改visitor如下：
1
2
3
4
5
6
| const visitor = {
ForStatement(path) {
console.log('当前路径 源码:\n', path.toString());
console.log('当前路径 节点:\n', path.node.toString());
}
}
|

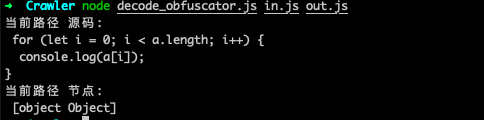

我们只处理for-statement，输出其源码以及下面的节点。输出结果如下：
image-20220701003649630
AST->Code
在对AST进行遍历处理之后，需要把AST转化成我们需要的JS代码，用到的模块是@babel/generator。
以一段代码作为演示：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
|
const fs = require('fs');
const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const types = require("@babel/types");
const generator = require("@babel/generator").default;
if (process.argv.length < 4) {
console.log("Usage: node ${file}.js ${encode}.js ${decode}.js");
process.exit(1);
}
let input_file = process.argv[2], output_file = process.argv[3];
let jscode = fs.readFileSync(input_file, {encoding: "utf-8"});
let ast = parser.parse(jscode);
const visitor = {
BinaryExpression(path) {
if (path.node.operator == '*') {
path.node.operator = '+';
}
},
Identifier(path) {
if (path.node.name == 'squire') {
path.node.name = 'plus';
}
}
}
traverse(ast, visitor);
let {code} = generator(ast);
fs.writeFile(output_file, code, (err)=>{});
|
这段代码的作用是修改方法squire，将其从平方变为加法，主要做2步，第一步是将乘法变为加法，第二步是将squire重命名为plus。可以看到generator的用法很简单，接受的第一个参数是一个AST语法树，返回一个字符串，这个字符串就是全部的JS代码。
节点
节点类型

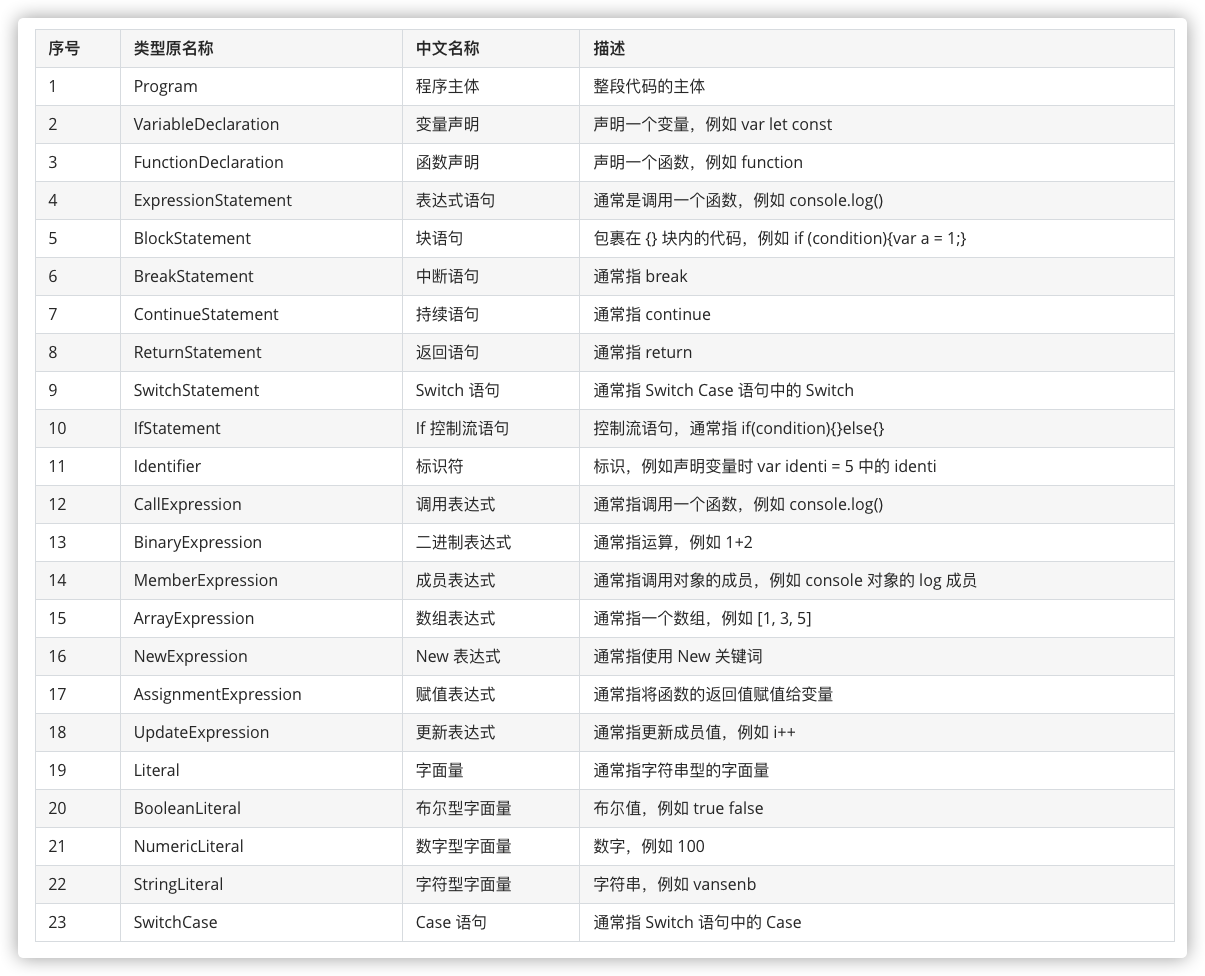

给出一张图，列出节点的类型，如下：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/1403732-20200713201324374-2129914519.png
这些类型，都在@babel/types中定义。
当前节点的类型，通过path.type来获取。而判断当前节点的类型，有2种方式，如下：
1
2
| path.type === 'ForStatement'
path.isForStatement()
|
第一种方式是比较节点的type属性与节点类型是否一致。第二种方式则是调用每个属性对应的判断类型的方法，规则是在每个节点类型加上前缀is，然后按照驼峰式命名即可。比如NumericLiteral对应的是isNumericLiteral，SwitchCase对应的是isSwitchCase。
对Node进行增删改
创建node
@babel/types包含了各个节点的定义，可以通过使用@babel/types的类型名，查阅@babel/types官方文档，获取对应类型的构造函数，创建对应类型的节点。

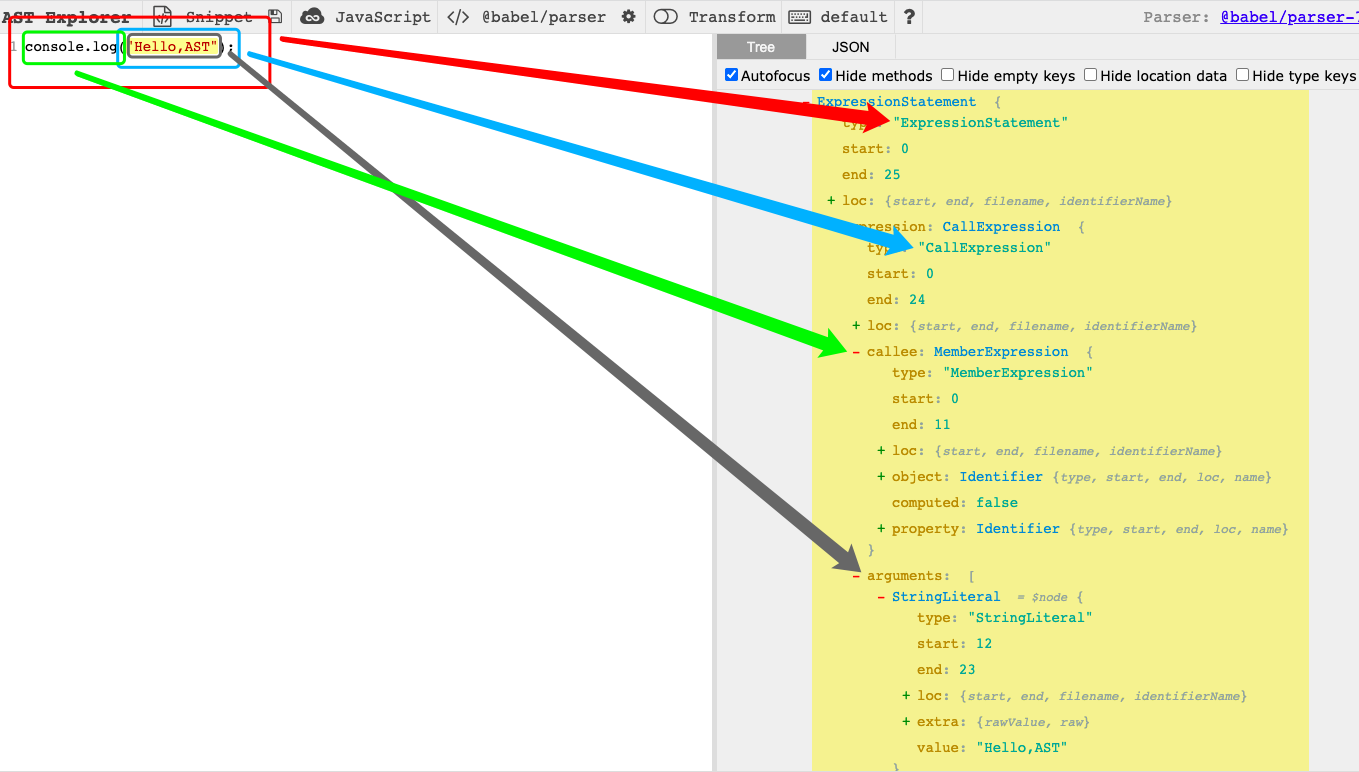

我们这里来做一个示范，比如创建一条语法console.log("Hello,AST")。我们先把这条语句放在 https://astexplorer.net/ 中看下这条语句应该对应的AST结构。这里说个小的Tips，在做反混淆的过程中，经常需要反复对照 https://astexplorer.net/ 这个网站去分析AST结构。分析结果如下：
image-20220701020813706
可以看到，这条JS语句主要包含4个主要的部分，整个JS代码是一条表达式，所以最外层是一个ExpressStatement，然后具体是什么表达式呢？是一个CallExpress即一个方法调用。然后这个方法调用包含2部分：MemberExpression和Arguments，console.log显然是一个成员表达式，而Hello,AST则是这个方法调用传入的参数。
分析完之后，编写代码如下：
1
2
3
4
5
6
7
8
9
| const type = require("@babel/types");
const generator = require("@babel/generator").default;
var args = [type.StringLiteral("Hello,AST")];
var callee = type.memberExpression(type.identifier("console"), type.identifier("log"));
var call_exp = type.callExpression(callee, args);
var exp_statement = type.ExpressionStatement(call_exp);
console.log(generator(exp_statement)['code']);
|
运行结果如下：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/WX20220701-022717.png
插入node
NodePath.insertAfter()方法用于在当前path前面插入节点，NodePath.insertBefore()方法用于在当前path后面插入节点。下面用一个实例来演示这2个方法的使用。
假设有一行代码为var a = 1;，我们的任务是在这行代码之前插入let b = "Hello,AST"，在其之后插入const c = 2;。方法一样，首先把这三行代码放到 https://astexplorer.net/ 上面分析，具体的分析过程不过多描述了，直接给出代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| const fs = require('fs');
const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const types = require("@babel/types");
const generator = require("@babel/generator").default;
let jscode = "var a = 1;"
let ast = parser.parse(jscode);
const visitor = {
VariableDeclaration(path) {
if (path.node.kind == 'var' && path.node.declarations[0].id.name == 'a') {
var variableDeclarator = types.variableDeclarator(id=types.Identifier("b"), init=types.StringLiteral("Hello,AST"));
var nodeBefore = types.VariableDeclaration(kind='let', declarations=[variableDeclarator]);
path.insertBefore(nodeBefore);
variableDeclarator = types.variableDeclarator(id=types.Identifier("c"), init=types.NumericLiteral(1));
var nodeAfter = types.VariableDeclaration(kind='const', declarations=[variableDeclarator]);
path.insertAfter(nodeAfter);
}
}
}
traverse(ast, visitor);
let {code} = generator(ast);
console.log(code);
|
输出结果：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/WX20220701-030118.png
替换node
NodePath.replaceInline 方法用于替换对应path的节点。我们依旧给出一个例子。比如有一条JS语句let a = 1，想把它变为let a = 2。
代码如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| const fs = require('fs');
const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const types = require("@babel/types");
const generator = require("@babel/generator").default;
let jscode = "var a = 1;"
let ast = parser.parse(jscode);
const visitor = {
NumericLiteral(path) {
path.replaceInline(types.NumericLiteral(2));
path.stop();
}
}
traverse(ast, visitor);
let {code} = generator(ast);
console.log(code);
|
运行结果如下：
image-20220701104832811
删除node
NodePath.remove()用于删除路径对应的节点，由于是对path操作，所以务必注意不要误删。同样地，以一案例来讲解下删除节点，话不多说，直接上代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| const fs = require('fs');
const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const types = require("@babel/types");
const generator = require("@babel/generator").default;
let jscode = `
function sum(a, b) {
var c = 1;
return a + b;
}
`
let ast = parser.parse(jscode);
const visitor = {
VariableDeclaration(path) {
path.remove();
}
}
traverse(ast, visitor);
let {code} = generator(ast);
console.log(code);
|
逻辑比较简单，遍历到变量定义的节点，然后调用path.remove删除即可。
运行结果：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/WX20220701-112346.png
作用域Scope 与 被绑定量Binding
作用域Scope
@Babel解析出来的语法树节点对象会包含作用域信息，这个信息会作为节点Node对象的一个属性保存，这个属性本身是一个Scope对象，其定义位于node_modules/@babel/traverse/lib/scope/index.js中。
查看基本作用域与绑定信息：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const jscode = `
function a() {
return "Hello,AST";
}
function b() {
return 1 + 2;
}
var c = "Wow";
`;
let ast = parser.parse(jscode);
const visitor = {
"FunctionDeclaration"(path){
console.log("\n\n这里是函数 ", path.node.id.name + '()')
path.scope.dump();
}
}
traverse(ast, visitor);
|

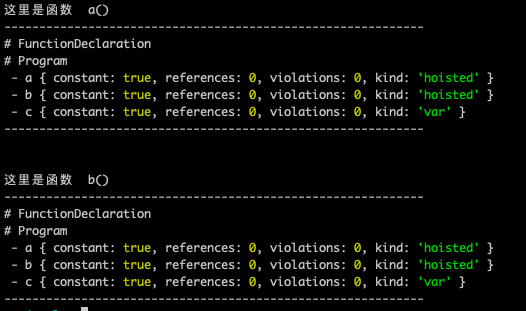

执行 Scope.dump()，会得到自底向上的 作用域与变量信息，得到结果：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/WX20220701-113832.png
输出查看方法：
- 每一个作用域都以
#标识输出
- 每一个绑定都以
-标识输出
- 对于单次输出，都是自底向上的先输出当前作用域，再输出父级作用域，再输出父级的父级作用域……
- 对于单个绑定
Binding，会输出4种信息
- constant 表示声明后，是否会被修改
- references 指被引用次数
- violations 则是被重新定义的次数
- kind 是指函数声明类型。param 参数, hoisted 提升，var 变量， local 内部。
绑定 Binding
Binding 对象用于存储绑定的信息，这个对象会作为Scope对象的一个属性存在，同一个作用域可以包含多个 Binding。你可以在 @babel/traverse/lib/scope/binding.js 中查看到它的定义。
查看Binding信息：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| const parser = require("@babel/parser");
const traverse = require("@babel/traverse").default;
const jscode = `
function a() {
var m;
m++;
return m;
}
function b() {
let c = a() + 1;
return c;
}
var c = "Wow";
`;
let ast = parser.parse(jscode);
const visitor = {
BlockStatement(path) {
var bindings = path.scope.bindings;
for (let binding in bindings) {
console.log("binding name: " + binding);
binding = bindings[binding];
console.log("binding type: " + binding.kind);
console.log("binding constant: " + binding.constant);
console.log("binding constantViolations: " + binding.constantViolations);
console.log("binding referenced: " + binding.referenced);
console.log("binding references: " + binding.references);
}
}
}
traverse(ast, visitor);
|

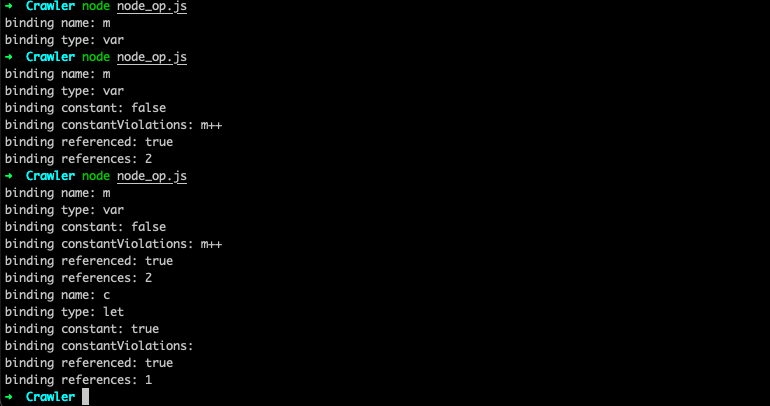

输出信息如下：
https://raw.githubusercontent.com/lyy077/blg-pic/main/pic/WX20220701-115258.png
可以看到，变量m类型是var，有被引用，且被引用次数是2；变量c则是let类型，也有被引用，被引用次数是1。
关于作用域与绑定的关系？一个代码块(比如函数，循环，逻辑判断分支等)就是一个作用域，而定义在作用域里面的变量就是一个绑定，绑定是依附在作用域上。
